| 비파괴 검사의 목적은 각종 금속, 비금속
재료나 부품이 사용중에 파괴되는가 안되는가의 여부를 판단하는데
있습니다. 따라서 눈에는 보이지 않는 재료와 부품의 내부에 어떤
결함이 있는지, 있다면 과연 그 크기와 정도, 깊이가
어느정도인지를 알아내는 것이 무엇보다도 중요합니다. 초음파
검사는 그러한 비파괴 검사의 여러 방법중 가장 뛰어나고
신뢰할만한 것으로서 연구소 뿐 아니라 현장에서도 널리 사용되는
검사방법입니다. 우측의 그림은 10(3) kg/m(3) 당 중력이 무려 19.3이나 되며 음향 임피던스도 105나 되는 텅스텐(Tungsten)을 초음파로 검사한 모습입니다. 군데군데 내부 균열을 볼 수 있습니다. 균열의 깊이는 색상으로 나타나게 됩니다. |
 |
 수침 탐상용 Immersion Tank와 X,Y,Z축을 갖춘 초음파 탐상 검사(C-SCAN) 장비 |
균열 검출외에도 초음파 탐상 검사는 두께 측정에도 사용되므로 원자력, 화학, 정유 처리시설의 보수 검사에 적용되고 있습니다. 금속재료 관련 대학교 연구소나 사설 연구소등에서는 초음파 탐상 검사가 필수적이라 할 수 있습니다. 그러나 관련 장비가 거의 대부분 수입품이고 관련 소 프트웨어도 대부분 수입이기 때문에 값의 부담은 물론 적용분야에 따라 수정 보완되어야 하는 소프트웨어를 구하기 힘들다는 것도 커다란 걸림돌이 되어 왔습니다. (주)오리엔트전산에서는 초음파 탐상 검사를 비롯한 각종 비파괴 검사장비, 계측기용 소프트웨어 를 개발하여 수년 전부터 초음파 탐상 검사의 국내기술화를 실현하여 왔습니다. 뿐 아니라 수침 탐상용 Immersion Tank의 국산화에 성공하였기 때문에 그동안 문제점으로 지적되어 왔던 금액 상의 군살을 제거하였습니다. 이제 합리적인 가격에 최고의 기능을 갖춘 초음파 탐상 검사 장비 를 만나실 수 있게 되었습니다. |
|
 |
mage의 Scanning은 물론 측정된 Image 각종 분석자료와 정보를 분할된 화면이 아닌 한 화면내에서 모두 처리할 수 있도록 구성하였습니다. 기존에는 다양한 기능들을 활용하기 위해서 풀다운 메뉴나 팝업 메뉴, 최소한 스피드 메뉴를 사용해야 했습니다.이번 NEW SCAN 2.0 에서는 그러한 번거러움에서 탈피하여 윈도우를 변경함 없이 모든 기능들을사용하실 수 있도록 마련하여 작업의 편의성에 큰 중점을 두었습니다. |

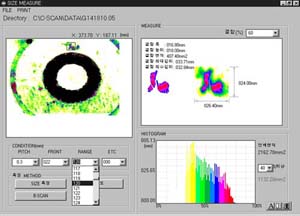

| 뿐 아니라 NEW SCAN 2.0 에서는 결함의 폭, 높이,
면적, 최대 깊이, 최소 깊이는 물론 선택한 부분의 결함 정도를
정확히 알려주므로 Image Processing의 가장 중요한 분석 자료를 Real Time으로
얻을 수 있게 되었습니다. 새로운 기능과 구성에 대해
말씀드리겠습니다. Histogram 기능이 강화되었습니다. 단순히 분포도만을 보여주는 것이 아니라 전체 면적과 아울러 결함의 GPD값이 일정 수치 이상인 것이 과연 얼마만큼의 면적을 차지하고 있는지 정확하게 알려줍니다. Condition부에서는Pitch,Front,Range,Adjust값을 사용자가 설정, 그에따른 데이터 분석을 해 줌으로 탐상기만으로는 불가능하던 작업을 가능케 만들었습니다. 측정 Method가운데 B-SCAN을 선택하면 Picture Box에 선택한 영역의 단면도가 Display된 후 B-SCAN의 Main Window가 나타납니다. |
 |
 |

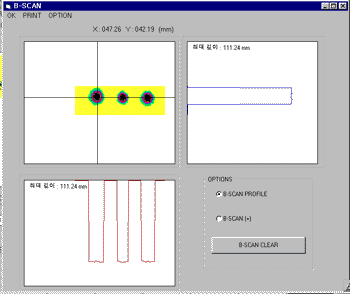

B-SCAN을 실행한 후 TOF(Time Of Flight)
정보를 바탕으로 결함의 깊이 값을 Graph로 나타내주는 기능이
있으며 이 기능은 결함의 정도를 알려주는 C-SCAN과 아울러 초음파
검사에서는 빠질수 없는 분석 기능입니다. B-SCAN Option 가운데 B-SCAN(+)를 선택하면 TOF의 INTEGRATION Mode로 표시됩니다. Picture Box 상단과 우측에 있는 눈금을 참조하여 결함의 깊이가 어느 정도인지를 살펴 볼 수 있습니다. B-SCAN PROFILE에서 최대깊이값이 숫자로 나온것에 반해 여기서는 그래프로 나타냅니다. 검사물 가운데 결함임이 나타난 부분을 선택하여 그 위치에 대한 정보를 자동으로 정밀 분석해 주는 기능이 추가 되었습니다. 결함 폭, 결함의 높이, 결함 면적, 결함 최대 깊이, 결함 최소 깊이 등을 빠른 시간내에 계산해 줍니다. |
| 우측의 사진은 지정된 피검물의 일정
영역을 검사하는 Manipulator의 모습입니다. 검사 자동화를 실현하기
위하여 Stepping Motor 또는 Servo Motor를 이용하여 지정된 영역을 Scan합니다.
2축의 Motor를 구동하므로 얻게 되는 Pulse의 값을 Encoder로 검출하여
정확한 위치를 감지할 수 있으며 따라서 0.1mm이상의 정교한 검사
해상도를 구현할 수 있습니다. Scanning과 동시에 영상화하기 때문에
Scan하는 과정이 실시간으로 Graphic처리되어 나타납니다. 사용자가
임의의 Level이상의 Threshold로 지정한 Palette를 적용하여 검사와
동시에 결함여부를 알아낼 수 있습니다. Palette의 색상또한 32Bit Color중
선택하여 256 Step으로 지정할 수 있습니다. 검사를 실시한 작업에 대해 자동으로 리포트가 작성됩니다. 세부적인 사항과 작업 결과수치들을 수작업할 필요없이 나타내주므로 정확하고 깨끗한 리포트를 작성할 수 있습니다. |
|

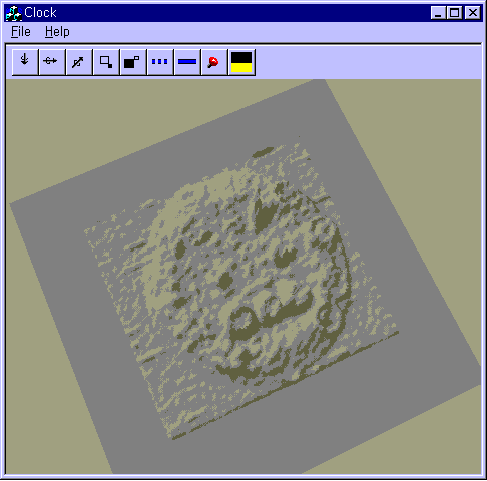

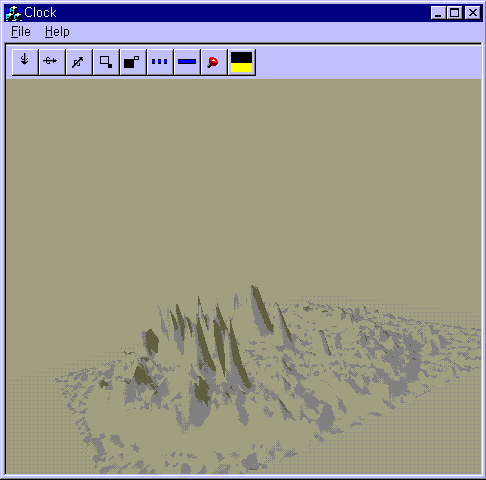

| 3차원 그래픽 | |||||||||||||||||||||||||||||||||||||
Hardware Specification Manipulator
Ultrasonic Pulser/Receiver
Interface Board
Probe
제어용 Computer 및 Printer
기타
|
